一、产品概述
DTS/U1673电子式多功能电能表，是我公司最新设计完全自主研发的一款新型三相多功能电能表产品，其采用微电子技术与专用大规模集成电路，应用数字采样处理技术等技术研制开发，有效的降低了电表自身的功耗且提高其稳定性。
计量与测量：电能表支持四象限电能计量，有功计量精度可达0.5s级，无功可达1级。包括三相电压、线电压、电流、有功功率、无功功率、视在功率、功率因数、频率等测量精度为0.5级。
复费率功能：电能表的复费率时段功能中一年可设12个时区，每个时区可选2套日时段，每个日时段可设12个时段，每个时段可设4个费率（尖峰平谷）。
其他通用功能：该电能表完全按照《DL/T645-2007》协议设计，可选配红外通讯接口。通讯协议也可选择《Modbus-RTU》。具备四个独立按键。
二、命名规则
三、技术参数
该电能表技术性能完全符合GB/T17215-2008国家标准、GB/T18460.3-2001标准中0.5s或1级三相电能表的相关技术要求。通讯符合DL/T645-2007《多功能电能表通信规约》。
项目 | 参数 |
测量精度 | 电压、电流、功率、频率、因数等测量精度0.5级 |
计量精度 | 直通式：有功1级、无功2级；互感式：有功0.5s级、无功1级 |
电能脉冲常数 | 直通式：1200imp/kWh； 互感式：3200imp/kWh |
额定电压(Ub) | 3×220/380V；3×57.7/100V |
额定电流(Ib) | 3×1.5(6)A；3×10(40)A；3×15(60)A；3×20(80)A； |
极限工作电压 | 90%~125%Ub |
电流过负荷 | 持续：1.2Ib；瞬时：2Ib |
表内功耗 | ≤1W或10VA |
通讯接口 | RS485通讯，驱动能力：大于64个同类接口 |
RS485通讯速率 | 默认2400Bps，可设1200、2400、4800、9600 |
红外通讯速率 | 默认1200Bps，可设1200、2400、4800、9600 |
分合闸 | 直通式：能力80A，10000次； 互感式：能力5A，无源输出 |
复费率时段 | 12个时区格式为：月月/日日，有2套时段可选；12个时段格式为：时时/分分，有4种费率可选 |
停电时间保持 | 1年 |
最大显示电能 | 9999999.99kWh |
外形尺寸 | 126*95*75 |
环境参数 | 工作环境：温度-15~55℃，湿度≤95%不凝露；存贮环境：温度-25~70℃，湿度≤95%不凝露；海拔≤2500米 |
四、接线方式

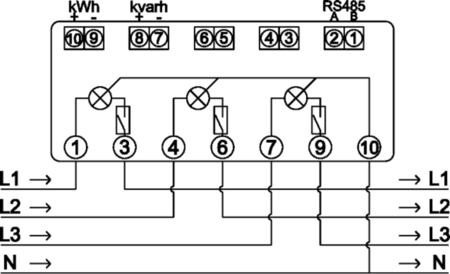

三相四线直通式接线方式（上进下出）

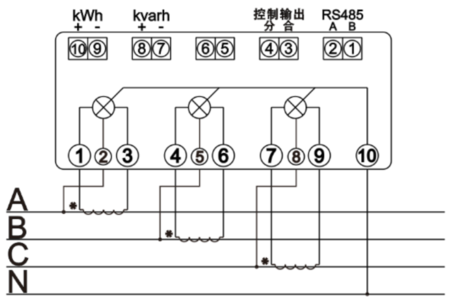

三相四线互感式接线方式（上进下出）

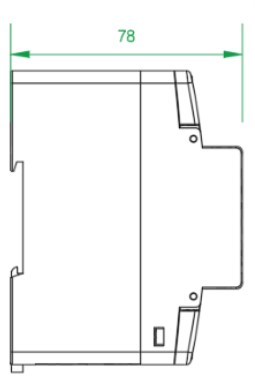

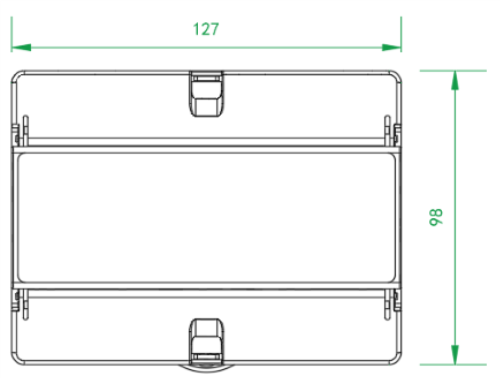

五、产品尺寸（单位：mm）
