一、产品概述
YT4I-A 系列三相交流电流表是针对电力系统、工矿企业、智能大厦等电力监控、智能控制等应用场合设计的高性价比、高精度、高可靠性的智能配电仪表产品。该系列产品采用高精度专用A/D转换芯片和高可靠的MCU设计，产品具备三相电流测量、RS485通讯、选配开关量输入、继电器输出、声光告警和变送输出等功能；完善的可编程功能，用户可根据现场应用需求，配置继电器输出的功能，可用于测量参数的告警、遥控输出控制等，它是一种具有可编程测量、显示、数字通讯和多种输出功能于一体的电力仪表
二、命名规则
外形代码 | 外形尺寸（mm） | 开孔尺寸（mm） |
9 | 96×96×70 | 91×91 |
3 | 83×83×70 | 76×76 |
A | 72×72×76 | 67×67 |
功能代码 | 功能说明 |
X | 具备电参数进行测量和显示 |
T | 在X系列上增加1路RS485通讯接口 |
K | 在T系列上增加1路变送输出 |
D | 在T系列上增加3路变送输出 |
S | 在T系列上增加2路开关量输入输出 |
三、技术参数
项目 | 指标 |
精度等级 | 测量0.5级 |
信号输入 | 测量网络 | 三相四线Y34/三相三线V33 |
电流 | 额定值 | AC 1A/5A |
过载 | 持续：1.2倍 瞬时：2倍/10秒 |
功耗 | ＜0.4VA（每相） |
阻抗 | ＜20mΩ |
精工范围 | 0.1A—6A |
频率 | 30~60Hz，精度0.01Hz |
电源 | 工作范围 | AC：85~270V 或 DC：100V~370V |
自身功耗 | ＜3VA |
功能模块
| 通讯接口 | RS485通讯接口，Modbus-RTU通讯协议 通讯波特率：1200/2400/4800/9600 bps 地址范围：1-127，通讯隔离电压：DC2kV |
变送输出 | 可编程设置变送量和对应输出值，电流：DC4~20mA，输出阻抗＜510Ω |
声光告警 | 声强：60db，可编程设置告警参数 |
开关量输入 | 开关量输入，干接点方式，R < 100Ω接通，R > 100kΩ断开 |
开关量输出 | 可编程配置为遥控、告警输出模式，输出容量AC220V/3A，DC30V/5A，无源干接点输出 |
电气性能 | 静电放电抗扰度：3级 浪涌抗扰度：4级 工频磁场抗扰度：4级 |
耐压 | 输入与电源＞2kV,输入与输出＞2kV,电源与输出＞2kV |
绝缘 | 信号、电源、输出端子对壳体电阻＞100MΩ |
工作环境 | 温度-10~65℃，相对湿度＜93%，无腐蚀气体场合，海拔＜2500米 |
储存环境 | 温度-20~75℃，相对湿度＜93% |
四、接线方式

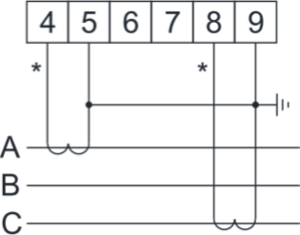

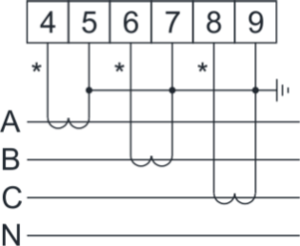

2TC接线示意图 3TC接线示意图
五、产品尺寸
